Особенности
Одноканальный передатчик GC-3001S1 предназначен для передачи сигнала аварии по существующим линиям связи пультов GC-3006DG, табло отображения MP-730W1 или коммутационных платформ GC-1420. Сигнал аварии передается модулированным по частоте коротким пакетом данных (~300 мсек), что практически не оказывает влияния на разговорный тракт. Передатчик GC-3001S1 целесообразно использовать в случае отсутствия свободных проводов между машинным помещением и диспетчерской. Работа передатчика осуществляется в комплекте с шестиканальным приемником GC-3006R1. С одним приемником GC-3006R1 могут работать до 6 передатчиков GC-3001S1.
Передатчики GC-3001S1 устанавливаются рядом со шкафом управления, находящемся в машинном помещении, и к ним подключаются линии связи от абонентских устройств, линии аварийной сигнализации (шлейф сигнала аварии) и про-вода питания (или от отдельного блока питания или от шкафа управления). Приемник GC-3006R1 в целях удобства и простоты монтажа выполнен в виде монтаж-ной коробки и устанавливается рядом с диспетчерским пультом.

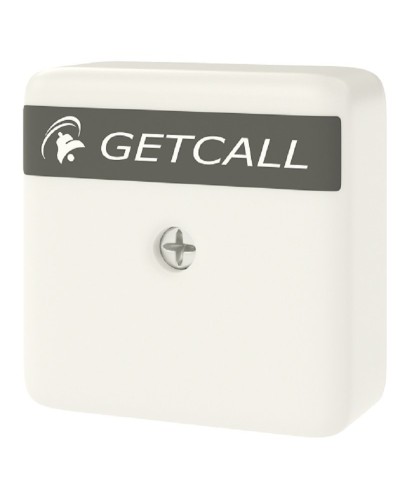

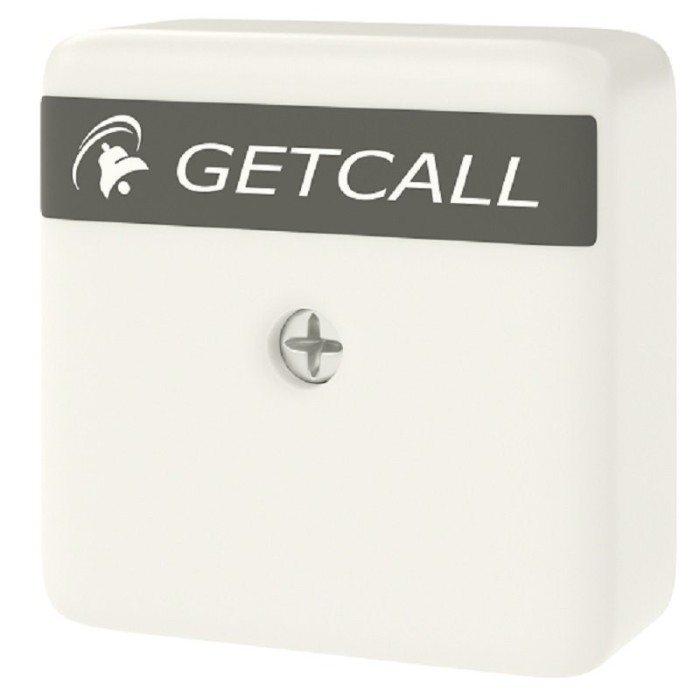

Передатчик GC-3001S1 конструктивно выполнен в пластиковом корпусе 50х50х22 мм.
Передатчик GC-3001S1 имеет изолированный вход, на который подается сиг-нал аварии (подача напряжения 5-12 Вольт или замыкание контактов, подключенных к входу). При замыкании контактов (или подачи напряжения) аварийного входа передатчика GC-3001S1, он формирует и передает несколько одинаковых посылок с интервалом 4-5 секунд. Приемник GC-3006R1 принимает посылку и на основании содержащихся там данных включает на диспетчерском пульте индикацию сигнала аварии.
